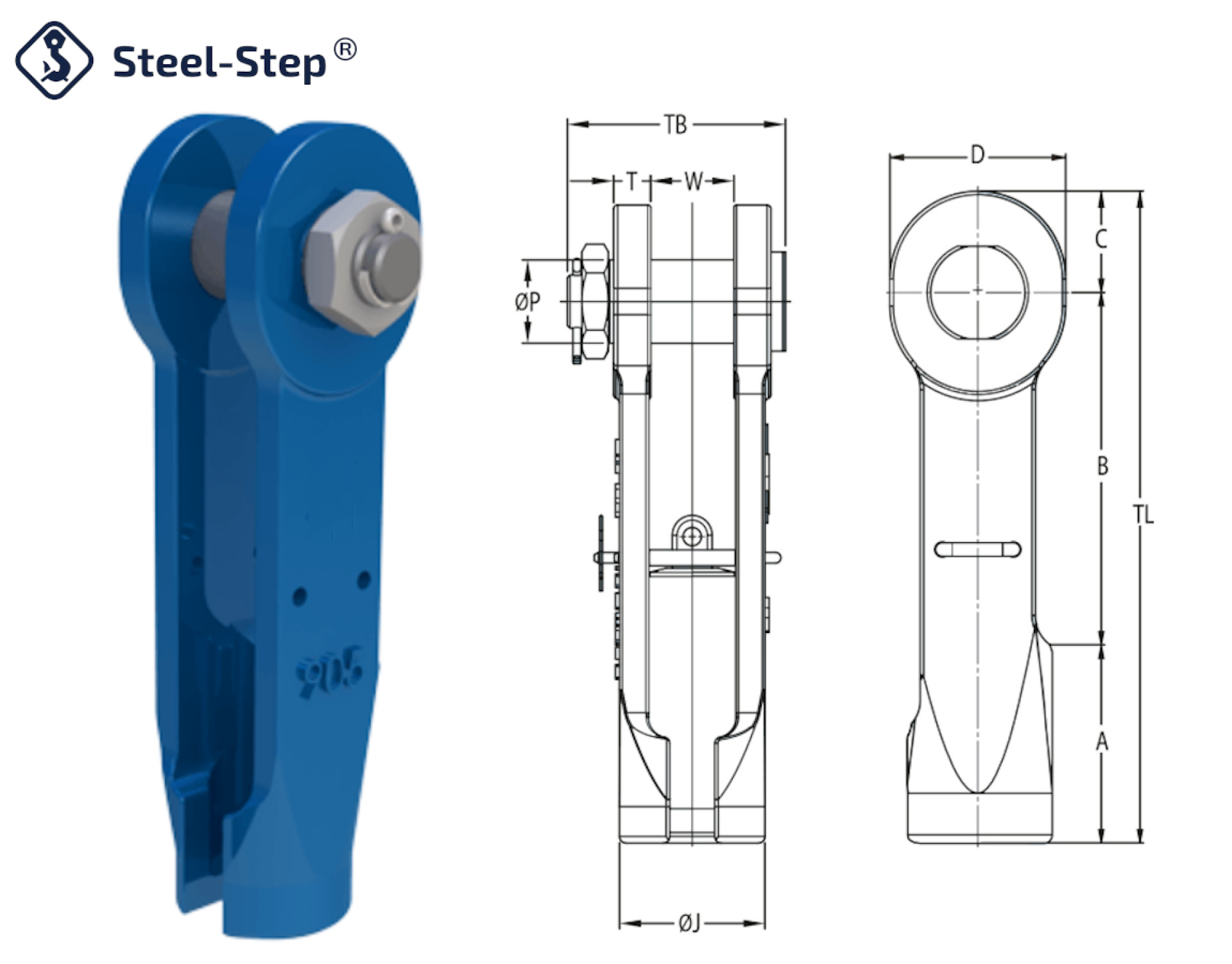

Préselt és kiöntött acélvéghez befogadókulacs

Terminație cablu (socket) - Connector Socket With Bolt And Nut

MBL	kötél Ø mm	A mm	B mm	C mm	Ø H mm	Ø P mm	T mm	W mm	D mm	Ø D mm	Ø J mm	L	TB	TL	Önsúly kg
to	kötél Ø mm	A mm	B mm	C mm	Ø H mm	Ø P mm	T mm	W mm	D mm	Ø D mm	Ø J mm	L	TB	TL	Önsúly kg
P 25	13 - 16	85	133	32	19	30	14	32	58	32	56	98	85	250	3.1
P 40	16 - 19	90	160	40	22	35	16	38	70	40	65	114	95	290	4.8
P 55	20 - 22	107	184	45	26	41	19	44	80	44	77	130	110	336	8.0
P 75	23 - 26	115	211	60	31	50	22	51	104	52	88	142	128	286	12.0
P 90	27 - 29	140	215	65	34	57	25	57	114	58	96	159	142	420	16,0
P 125	30 - 32	150	260	73	36	63	28	63	126	64	110	177	155	483	23.0
P 125	33 - 36	170	260	73	40	64	28	69	126	68	114	197	160	503	25.0

A befogadókulacs standard felületkezelése kék színű. Minden befogadókulacshoz EN 10204-2.1 szerinti megfelelőségi nyilatkozat és EN 10204-3.1 szerinti anyagbizonyítvány tartozik. Adott esetben 2006/42/EK szerinti megfelelőségi nyilatkozat is biztosítható. A mérettűrések az alkalmazott gyártástechnológiától függnek, ezért eltérőek a megmunkált alkatrészek (csapok), illetve az öntött alkatrészek (foglalattestek és ékek) esetében. A felületkezelés, például a tűzihorganyzás vagy akár a festés, szintén növelheti a teljes anyagvastagságot és a villatávolságot. További útmutatásért és a részletes mérettűrési táblázatért kérjük, vegye fel a kapcsolatot a Steel-Step vállalattal. Amennyiben a megfelelő termék kiválasztásával, műszaki alkalmasságával kapcsolatban kérdése van, forduljon szakembereinkhez! Telefon: 06 (52) 316-319
